Zamislite da je vaš stariji brat (ili netko drugi) dobio novi posao i odlučio vam je pokloniti svoje “staro” računalo. No, prije nego što počnete koristiti to računalo, shvatite da radi jako sporo i da mu treba nadogradnja. Kada otvorite kućište računala, susretnete se s nizom komponenti za koje niste sigurni što su točno i kako funkcioniraju. Kako biste nadogradili računalo, morate znati prepoznati te komponente i razumjeti njihovu funkciju.
ILI
Odlučili ste kupiti novo računalo. Odlazite u trgovinu i odabirete računalo koje ste pronašli na polici. Pregledavate specifikaciju/komponente. Znate li što znači kada je napisano CPU, MBO, RAM, SSD, HDD itd.?
Što mislite koje dijelove računala moramo poznavati kako bismo mogli kupiti ili sastaviti kvalitetno računalo?
U ovoj lekciji ćemo naučiti što znače ovi izrazi i kako prepoznati kvalitetne komponente računala.
Što određuje kvalitetu računala?
Brzina i kvaliteta rada računala ovise o kvaliteti njegovih komponenti i njihovoj međusobnoj usklađenosti (procesor, memorija, grafička kartica, sabirnice). U računalu se podaci između pojedinih dijelova sustava razmjenjuju velikom brzinom. Ako neke komponente nisu kvalitetne, usporava se rad računala, neovisno o kvaliteti ostalih komponenti.
Primjeri i savjeti
- Ako imate snažan CPU, ali malo RAM-a (npr. 4GB), CPU će često morati čekati dok se podaci učitaju iz sporije sekundarne memorije (npr. HDD ili SSD), što smanjuje ukupne performanse. Optimalna konfiguracija bi bila, primjerice, snažan CPU s najmanje 8GB RAM-a za svakodnevne zadatke ili 16GB RAM-a za zahtjevnije aplikacije.
- Ako imate puno RAM-a (npr. 32GB), ali slab CPU, CPU neće moći dovoljno brzo obraditi sve podatke koje RAM može pohraniti, što rezultira neiskorištenim potencijalom memorije. Optimalna kombinacija bi bila odgovarajući omjer između brzine CPU-a i količine RAM-a.
- Za gaming, minimalno 8GB RAM-a je potrebno za glatko iskustvo, dok 16GB RAM-a osigurava bolje performanse za modernije igre i multitasking.
- Ako je grafička kartica podosta sporija od procesora, ne može pratiti brzinu procesora, zbog čega može doći do usporavanja cijelog sustava.
- Ako imate vrhunski GPU, ali slab CPU, CPU će postati usko grlo jer neće moći pratiti brzinu obrade podataka koju GPU može ponuditi. Primjer optimalne konfiguracije bi bio snažan CPU (npr. Intel i7 ili AMD Ryzen 7) s odgovarajućim GPU-om (npr. NVIDIA RTX 3060).
- Ako imate moćan GPU, ali monitor niske rezolucije (npr. 1080p), nećete moći iskoristiti puni potencijal GPU-a. U tom slučaju, trebali biste investirati u monitor višeg razlučivosti (npr. 1440p ili 4K).
- Brzi SSD omogućuje brzo učitavanje podataka, ali ako je CPU spor, neće moći obraditi te podatke dovoljno brzo. Optimalna konfiguracija bi bila brzi CPU (npr. Intel i5 ili AMD Ryzen 5) s NVMe SSD-om za operativni sustav i ključne aplikacije.
- Dovoljno RAM-a (npr. 16GB) u kombinaciji s SSD-om omogućuje brzi multitasking i rad s velikim datotekama, dok manjak RAM-a može dovesti do prekomjerne upotrebe swap memorije, čak i s brzim SSD-om.
- Swap memorija, poznata i kao virtualna memorija, prostor je na tvrdom disku koji se koristi za dopunu fizičke memorije (RAM) računala. Swap prostor se koristi kada sustavu ponestane fizičke memorije i premješta podatke kojima se rjeđe pristupa iz RAM-a na tvrdi disk, oslobađajući prostor u RAM-u za podatke kojima se češće pristupa. Pristup tim podacima na disku je mnogo sporiji nego iz RAM-a, pa može doći do usporavanja rada sustava.
- Odabir matične ploče koja podržava vaš CPU je ključan. Na primjer, ako imate Intel procesor 10. generacije, trebate matičnu ploču s odgovarajućim socketom (LGA1200).
- Socket je fizičko ležište na matičnoj ploči koje omogućuje povezivanje procesora (CPU) s ostatkom sustava. To je specifičan tip priključka u kojem procesor “sjeda” kako bi se povezao s ostalim komponentama računala, poput memorije (RAM-a), napajanja i ulazno-izlaznih uređaja. Svaka vrsta procesora zahtijeva određeni socket, pa je važno da matična ploča podržava socket kompatibilan s vašim procesorom.
- Matična ploča mora imati odgovarajući PCIe utor za vašu grafičku karticu. Većina modernih GPU-ova koristi PCIe x16 utor.
- Ako imate snažan GPU koji zahtijeva puno energije (npr. NVIDIA RTX 3080), trebate napajanje od barem 650W, ali preferirano 750W ili više, s odgovarajućim 8-pinskim priključcima.
- Ako planirate buduće nadogradnje, odaberite napajanje s viškom snage kako biste osigurali dovoljno energije za dodatne komponente.
U pravilu, ne postoje stroga pravila za odabir kompatibilnih komponenti jer to ovisi o mnogim čimbenicima, uključujući individualne potrebe, budžet, i specifične želje korisnika.

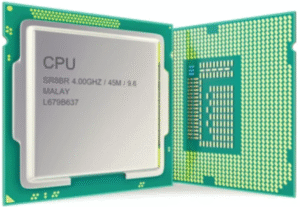

PROCESOR (CPU)
Procesor (engl. central processing unit – CPU) je jedan od najvažnijih dijelova “mozak” računala jer je brzina kojom obrađuje podatke jedno od svojstava koje određuje kvalitetu rada računala. Današnji procesori mogu obrađivati 32 ili 64 bita istodobno. On izvršava upute i upravlja radom svih drugih komponenti.

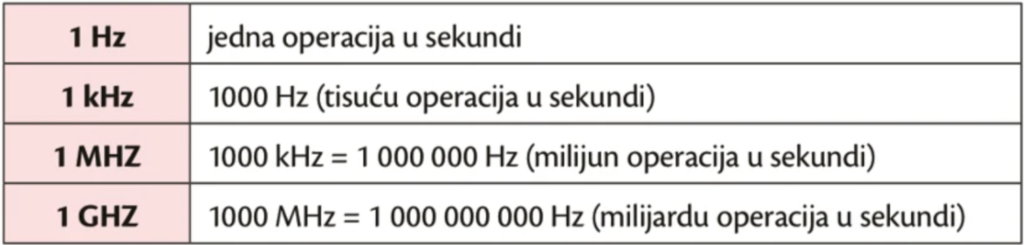

Brzina rada procesora ili radni takt je jedno od svojstava koje određuje njegovu kvalitetu, a mjeri se u broju izvršenih operacija u jednoj sekundi. Suvremena računala mogu obaviti više od milijardu operacija u jednoj sekundi. Brzina se izražava u gigahercima (GHz). Odnos GHz prema manjim jedinicama prikazan je u tablici.
Procesor radnog takta od 4 GHz znači da može izvršiti do četiri milijarde operacija u jednoj sekundi.

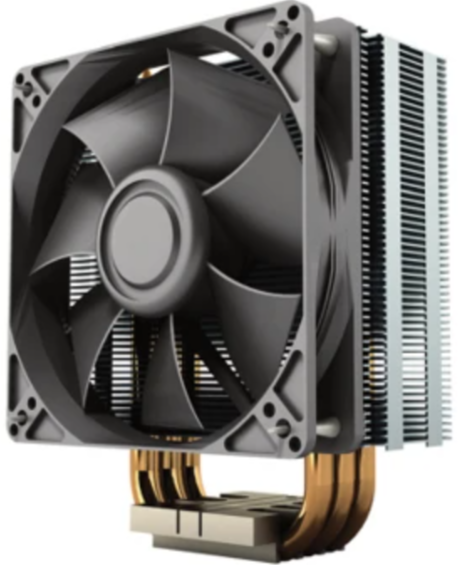

PROCESORSKI HLADNJAK (COOLER)
Procesor se pri radu jako zagrijava pa ga je potrebno hladiti korištenjem procesorskog hladnjaka (cooler). Hladnjak osigurava da procesor radi na optimalnoj temperaturi, što omogućuje stabilan rad računala i povećava njegovu trajnost. To može biti zračno hlađenje (ventilator i heatsink) ili tekuće hlađenje (radiator i pumpa).

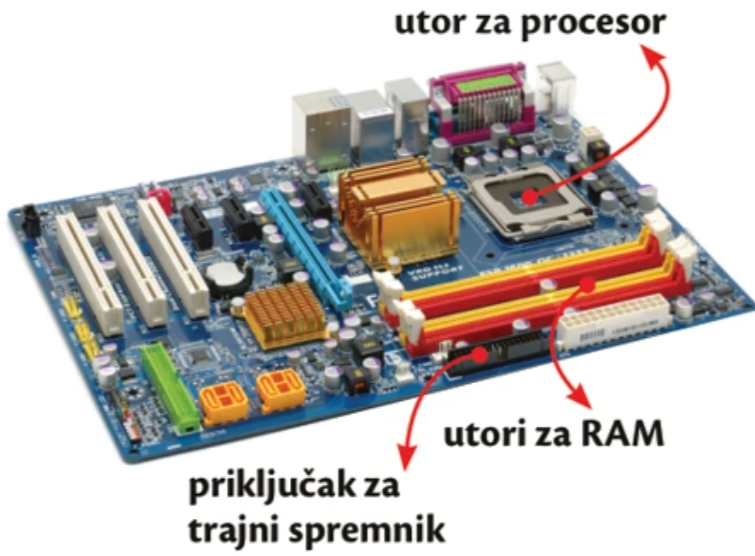

MATIČNA PLOČA (MBO)
Matična ploča (engl. motherboard – MBO) je središnji dio sklopa (glavna ploča) računala koja povezuje sve dijelove računala i omogućuje njihov zajednički rad (procesor, radna memorija, grafička kartica, tvrdi disk itd.). Sadrži socket za CPU, utore za RAM, PCIe utore za grafičke kartice, kao i druge priključke za pohranu i periferne uređaje.
SOCKET
Socket je mjesto na matičnoj ploči gdje se procesor fizički postavlja. Socket osigurava pravilno postavljanje procesora i omogućuje prijenos podataka između procesora i ostalih komponenti računala. Svaka vrsta procesora zahtijeva određeni tip socketa, što znači da matična ploča i procesor moraju biti kompatibilni. Primjeri su LGA (Intel) i AM4 (AMD) socketi.
GRAFIČKA KARTICA (GPU)
Grafička kartica (GPU) je odgovorna za renderiranje slika i videa. U igrama i grafički intenzivnim aplikacijama, jaka grafička kartica je ključna za dobre performanse.

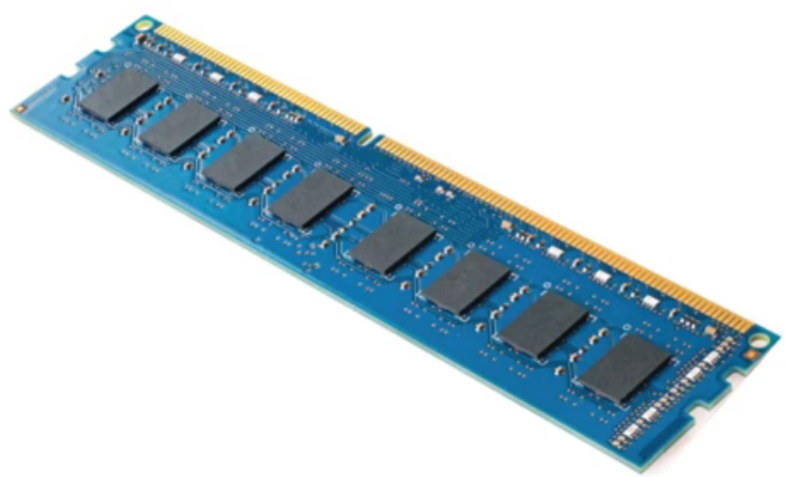

RADNA MEMORIJA (RAM)
Radna memorija ili RAM (engl. Random Access Memory) je kratkotrajna memorija koja omogućuje računalu da pohranjuje podatke koji se trenutno koriste. Kada se računalo isključi, sadržaj RAM-a se briše. Više RAM-a omogućava računalu da radi više zadataka odjednom i poboljšava ukupne performanse. Kapacitet radne memorije izražava se u gigabajtima (GB).
POHRANA (DISKOVI) – HDD I SSD
Pohrana (storage) se odnosi na uređaje kao što su tvrdi diskovi (HDD) i solid-state diskovi (SSD) koji se koriste za trajno pohranjivanje podataka, uključujući operativni sustav, programe i datoteke.

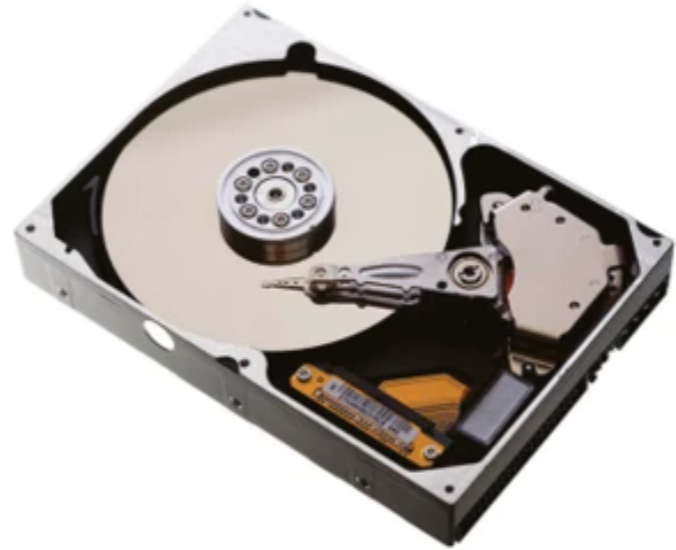

Tvrdi disk (engl. Hard Disk – HDD) je jedinica za trajnu pohranu podataka. Na tvrdi disk se spremaju svi podaci koji ostaju pohranjeni kada je računalo isključeno, kao što su operativni sustav, programi i datoteke.

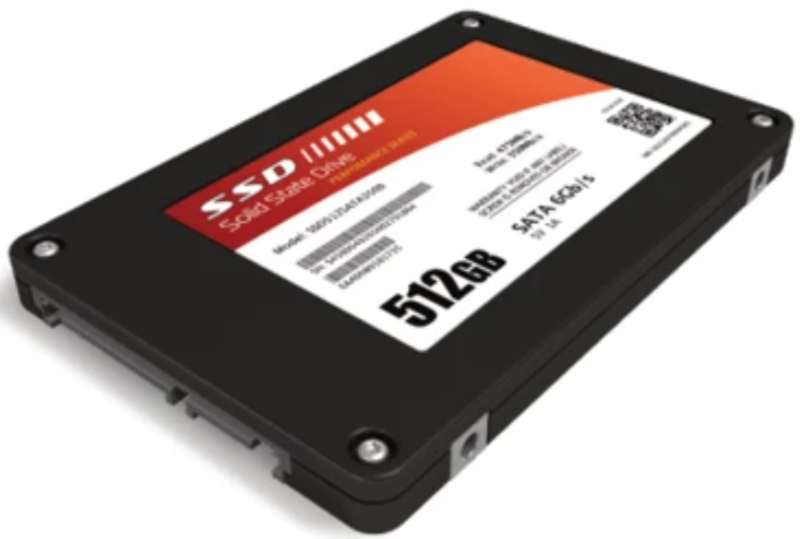

SSD (engl. Solid-state drive) koristi flash memoriju i mnogo je brži od HDD-a. SSD diskovi nemaju pokretnih dijelova, zbog čega su brži i pouzdaniji, ali obično i skuplji.
OPERATIVNI SUSTAV (OS)
Operativni sustav (engl. operating system – OS) je ključni programski sustav koji omogućuje rad računala obavljanjem osnovnih funkcija poput unosa, obrade, pohrane i izlaza podataka te učinkovitim upravljanjem resursima računala. Primjeri uključuju Windows, macOS, Linux…

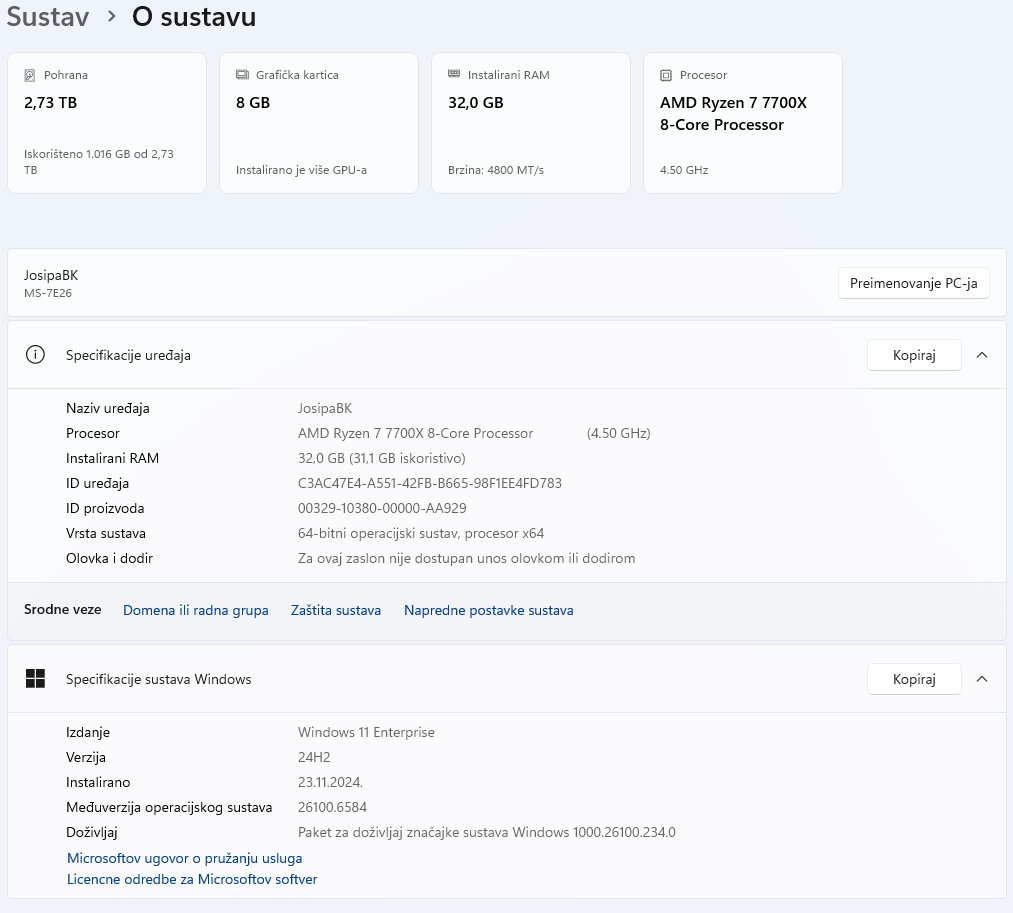

Na slici je prikazano računalo s instaliranim operativnim sustavom Windows 11 Enterprise (tvrtka Microsoft), optimiziranim za 64-bitnu arhitekturu procesora. Procesor AMD Ryzen 7 7700X sa 64-bitnom arhitekturom nudi veću učinkovitost u odnosu na 32-bitne procesore, stoga je za optimalno iskorištavanje resursa potrebno koristiti 64-bitni operativni sustav i primjenske programe. Podaci o računalu, poput instalirane verzije sustava i specifikacija, mogu se pregledati pomoću dijaloškog okvira “Sustav” (desni klik na Start).

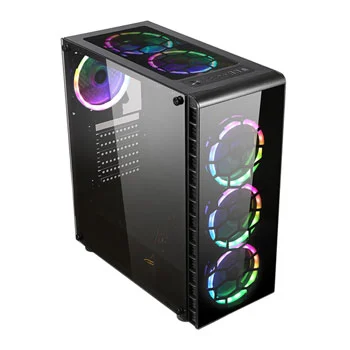

KUĆIŠTE (CASE)
Kućište je fizičko kućište koje sadrži sve komponente računala. Osim estetske uloge, kućište također osigurava dobar protok zraka za hlađenje komponenti.

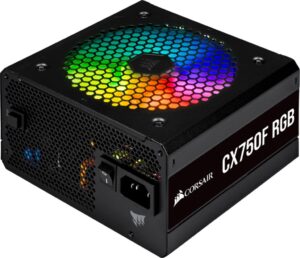

NAPAJANJE (POWER SUPPLY)
Napajanje (PSU) osigurava električnu energiju svim komponentama računala. Važno je odabrati napajanje koje može osigurati dovoljno snage za sve komponente.
Proporcionalno raspodjeljivanje budžeta
Pravila raspodjele budžeta su vrlo korisne smjernice za postizanje uravnoteženog sustava koji odgovara specifičnim potrebama korisnika. Međutim, ta pravila nisu čvrsta i mogu se prilagoditi ovisno o specifičnim potrebama, preferencijama i tržišnim uvjetima.
- Općenito pravilo je da se budžet raspodjeli proporcionalno među komponentama. Npr.
- Računalo za svakodnevnu upotrebu
- CPU: 15-20% budžeta
- GPU: 10-15% budžeta
- Matična ploča: 10-15% budžeta
- RAM: 15-20% budžeta
- Pohrana: 15-20% budžeta
- Kućište i napajanje: 10-15% budžeta
- Računalo za igranje (gaming):
- CPU: 20-30% budžeta
- GPU: 30-40% budžeta
- Matična ploča: 10-15% budžeta
- RAM: 10-15% budžeta
- Pohrana: 5-10% budžeta
- Kućište i napajanje: 10-15% budžeta
- Računalo za obradu slika i videozapisa
- CPU: 25-35% budžeta
- GPU: 25-35% budžeta
- Matična ploča: 10-15% budžeta
- RAM: 20-25% budžeta
- Pohrana: 10-15% budžeta
- Kućište i napajanje: 10-15% budžeta
- Računalo za svakodnevnu upotrebu
Fleksibilnost u raspodjeli budžeta
Iako ova pravila pružaju dobar početni okvir, važno je imati na umu da:
- Različiti korisnici mogu imati različite prioritete. Na primjer, neki korisnici mogu odlučiti potrošiti više na GPU za igranje u visokoj rezoluciji ili više na RAM za bolji multitasking.
- Neki zadaci mogu zahtijevati prilagodbu budžeta. Na primjer, streaming računalo može zahtijevati više RAM-a i snažniji CPU, dok se može uštedjeti na GPU-u.
- Ovi postoci mogu se prilagoditi ovisno o ukupnom budžetu. Za vrlo visok budžet, postoci za neke komponente mogu se smanjiti jer većina mid-range i high-end komponenti može već zadovoljiti potrebe.
- Cijene komponenti variraju i mogu utjecati na odluke. Ponekad su određene komponente na sniženju ili su noviji modeli dostupni po nižim cijenama, što može promijeniti prioritete.
Primjeri fleksibilnosti
- Gaming Enthusiast: Možda će odlučiti potrošiti više na GPU (40-45%) i manje na CPU (15-20%) kako bi maksimizirao grafičke performanse.
- Budget Build: Za računalo s ograničenim budžetom, korisnik može tražiti najbolje vrijednosti i prilagoditi raspodjelu kako bi dobio najbolji omjer cijene i performansi.
- Professional Workstation: Možda će se fokusirati na CPU i RAM za brže procesiranje podataka, čak i ako to znači smanjenje proračuna za GPU.
Kako onda znati što treba pojačati, a na čemu se može uštedjeti?
Kako biste znali što treba pojačati, a na čemu se može uštedjeti prilikom sastavljanja računala, potrebno je uzeti u obzir nekoliko ključnih faktora:
1. Namjena računala -> Prvi i najvažniji korak je odrediti za što će se računalo koristiti. Različite namjene zahtijevaju različite prioritete za komponente.
Primjeri:
- Svakodnevna upotreba: web pretraživanje, rad u uredskim aplikacijama, gledanje videa.
- Gaming: igranje modernih igara u visokoj rezoluciji i visokim postavkama.
- Obrada slika i videozapisa: rad u aplikacijama za uređivanje fotografija i videozapisa poput Adobe Photoshop, Premiere Pro.
- Radne stanice (Workstations): CAD aplikacije, 3D modeliranje, znanstvene simulacije.
2. Specifični zahtjevi komponenti
CPU (Central Processing Unit)
- Visok prioritet: Obrada slika i videozapisa, radne stanice, multitasking.
- Srednji prioritet: Gaming (dovoljno snažan CPU za podršku GPU-u).
- Nizak prioritet: Svakodnevna upotreba (osnovni procesori su dovoljni).
GPU (Graphics Processing Unit)
- Visok prioritet: Gaming, obrada slika i videozapisa (za ubrzanje renderiranja).
- Srednji prioritet: Radne stanice (ovisno o aplikacijama koje koriste GPU akceleraciju).
- Nizak prioritet: Svakodnevna upotreba (integrirana grafika je dovoljna).
RAM (Random Access Memory)
- Visok prioritet: Obrada slika i videozapisa, radne stanice (više RAM-a za velike datoteke i multitasking).
- Srednji prioritet: Gaming (dovoljno RAM-a za moderne igre).
- Nizak prioritet: Svakodnevna upotreba (8-16GB je obično dovoljno).
Pohrana (Storage)
- Visok prioritet: Obrada slika i videozapisa (brzi NVMe SSD za brzu obradu datoteka).
- Srednji prioritet: Gaming (SSD za brže učitavanje igara).
- Nizak prioritet: Svakodnevna upotreba (standardni SSD je dovoljan).
Matična ploča (Motherboard)
- Visok prioritet: Radne stanice (dobra podrška za proširenja i stabilnost).
- Srednji prioritet: Gaming, obrada slika i videozapisa (podrška za overclocking i dodatne kartice).
- Nizak prioritet: Svakodnevna upotreba (osnovna matična ploča je dovoljna).
Kućište i napajanje (Case and Power Supply)
- Visok prioritet: Radne stanice, gaming (dobra ventilacija i dovoljno snage za sve komponente).
- Srednji prioritet: Obrada slika i videozapisa (dovoljno napajanje za sve komponente).
- Nizak prioritet: Svakodnevna upotreba (standardno kućište i napajanje su dovoljni).
3. Balansiranje komponenti -> Kada sastavljate računalo, važno je da komponente budu uravnotežene kako bi se izbjeglo “uskih grla” (bottlenecks). Na primjer, nema smisla imati vrhunski GPU ako imate osnovni CPU koji ne može pratiti GPU performanse.
4. Trenutni budžet i mogućnosti nadogradnje -> Ako imate ograničen budžet, razmislite o komponentama koje možete kasnije nadograditi. Npr.:
- možete početi s manje RAM-a i kasnije dodati više
- možete kupiti osnovniji CPU s mogućnošću nadogradnje na bolji model u budućnosti
- investirajte u kvalitetno napajanje koje će podržati buduće nadogradnje
5. Pregled recenzija i benchmarkova -> Provjerite recenzije i benchmark testove za komponente koje razmatrate. Stranice poput Tom’s Hardware, AnandTech, i TechPowerUp nude detaljne recenzije i usporedbe performansi.
Primjer scenarija
Gaming PC (budžet: 1000€)
- CPU: 25% (250€) – Dobar mid-range CPU koji može podržati moderne igre.
- GPU: 35% (350€) – Snažan GPU za visoku rezoluciju i grafičke postavke.
- Matična ploča: 10% (100€) – Podrška za sve komponente i mogućnost nadogradnje.
- RAM: 15% (150€) – 16GB RAM-a za optimalne performanse u igrama.
- Pohrana: 10% (100€) – SSD za brže učitavanje igara.
- Kućište i napajanje: 10% (100€) – Dobro kućište s ventilacijom i pouzdano napajanje.
Znanje što treba pojačati, a na čemu se može uštedjeti, dolazi iz razumijevanja specifičnih potreba i ravnoteže sustava. Prilagodba budžeta prema stvarnim potrebama i budućim nadogradnjama osigurat će najbolje performanse i vrijednost za vaš novac.
ALATI ZA POMOĆ U SASTAVLJANJU KOMPONENTI RAČUNALA
- PCPartPicker -> Jedan od najpoznatijih alata za sastavljanje računala. Omogućava korisnicima da biraju komponente, provjeravaju kompatibilnost, prate cijene i čitaju recenzije. Automatski provjerava kompatibilnost dok birate komponente. Kada dodate prvi dio, alat će filtrirati i prikazati samo kompatibilne opcije za preostale komponente. Ako odaberete komponentu koja nije kompatibilna s već dodanim dijelovima, pojavit će se upozorenje s objašnjenjem problema. Na vrhu stranice postoji opcija “Compatibility Check” koja prikazuje detaljan pregled kompatibilnosti svih odabranih komponenti.
- Logical Increments -> Pruža vodiče za sastavljanje računala na temelju budžeta i namjene koji uključuju provjerene liste kompatibilnih komponenti.. Korisnici mogu pregledati preporučene komponente za različite cjenovne razrede. Preporučeni buildovi su unaprijed konfigurirani s kompatibilnim komponentama, tako da ne morate brinuti o provjeri kompatibilnosti sami. Ali ako želite prilagoditi preporučeni build, trebali biste dodatno provjeriti kompatibilnost komponenti, jer alat sam po sebi ne vrši automatsku provjeru za prilagodbe.
- BuildMyPC -> Alat koji omogućava korisnicima da biraju komponente i također automatski provjerava kompatibilnost dok birate komponente. Kada odaberete jednu komponentu, alat filtrira i prikazuje samo kompatibilne opcije za preostale komponente. Ako odaberete nekompatibilnu komponentu, pojavit će se upozorenje s objašnjenjem problema. Alat pruža opciju za provjeru kompatibilnosti cijelog builda, što osigurava da su sve komponente međusobno kompatibilne. Također nudi preporuke za komponente na temelju budžeta.
- PCBuilder.net -> Alat sličan PCPartPicker-u, koji omogućava korisnicima da biraju komponente, provjeravaju kompatibilnost i prate cijene. Automatski provjerava kompatibilnost dok birate komponente, filtrirajući i prikazujući samo kompatibilne opcije. Ako odaberete komponentu koja nije kompatibilna s već dodanim dijelovima, pojavit će se upozorenje. Alat nudi opciju za provjeru kompatibilnosti cijelog builda, što vam omogućava da provjerite kompatibilnost svih odabranih komponenti.
Vježbe
Vježba 1: Defragmentacija i Optimizacija
- Istražite kako se obavlja i čemu služi defragmentacija i optimizacija tvrdog diska.
Vježba 2: Overlocking
- Istražite što je overlocking i u koje se svrhe koristi.
Projektni zadatak
Samostalni praktični rad (rok: 2 tjedna)
Koristeći jedan od alata za sastavljanje računala sastavite računalo (za svakodnevnu uporabu, za grafičku obradu slika i videozapisa ili računalo za igru) u cjenovnom pragu od 700-1200 €. Komponente na koje trebate obratiti pozornost su:
- procesor (CPU)
- procesorski hladnjak (CPU cooler)
- matična ploča (MBO)
- memorija (RAM)
- pohrana (HDD/SSD)
- grafička kartica (GPU)
- kućište
- napajanje
Pronađite cijene komponenti u Hrvatskoj, zabilježite sve podatke, izračunaj ukupni trošak i prezentirajte svoj rad u programu prema vlastitom odabiru. Obavezno navedi poveznice (izvor) na odabrane komponente i cijene. Dokument/Prezentaciju uredi i oblikuj po želji, pokaži svoje znanje o korištenju programa kojeg si odabrao/la
Zaključak
Ponovite ključne točke lekcije:
- Operativni sustav omogućuje korištenje računalnog hardvera i aplikacija.
- CPU je mozak računala, njegova brzina utječe na performanse.
- Matična ploča povezuje sve komponente računala.
- RAM omogućuje brzi pristup podacima dok računalo radi.
- HDD i SSD su jedinice za trajnu pohranu podataka, pri čemu je SSD brži.
- Procesorski hladnjak je ključan za održavanje optimalne temperature procesora.
Kroz ovu lekciju upoznali smo se s ključnim dijelovima računala kao što su procesor, matična ploča, RAM i pohrana podataka (HDD i SSD). Naučili smo kako te komponente međusobno djeluju i što određuje kvalitetu rada računala. Također, razumjeli smo razliku između SSD i HDD diskova, važnost brzine procesora te ulogu hlađenja. Ovo znanje pomaže u donošenju boljih odluka pri kupnji i nadogradnji računala, kao i u svakodnevnom korištenju tehnologije.
- Provjerite svoje znanje o građi računala – KAHOOT KVIZ
- dodatni digitalni sadržaji na e-Sfera
- Provjerite svoje znanje.
Provjerite razinu razumijevanja gradiva – LISTIĆ ZA SAMOPROCJENU ZNANJA
PROVJERI SVOJE ZNANJE
- Koje su glavne komponente računala i koja je njihova osnovna funkcija?
- Što je procesor i koja je njegova uloga u računalu?
- Što je brzina procesora i kako se mjeri?
- Koja je razlika između RAM-a i tvrdog diska?
- Koja je uloga matične ploče u računalu?
- Navedite nekoliko komponenti koje se spajaju na matičnu ploču.
- Koje dvije glavne vrste memorije postoje u računalima i koja je razlika među njima?
- Kako brzina procesora utječe na performanse računala?
- Koje su prednosti SSD diskova u usporedbi s HDD diskovima?
- Koji faktori utječu na izbor računalnog uređaja?
- Čemu služi procesorski hladnjak?
- Kako napajanje utječe na rad računala?
Kako podaci putuju u svijetu tehnologije?
Proveli ste dan u prirodi s obitelji ili prijateljima i snimili puno fotografija. Sada želite te slike prebaciti na računalo kako biste ih uredili ili podijelili. Vjerojatno ćete koristiti USB kabel, Bluetooth, Wi-Fi ili možda cloud servise poput OneDrive-a. Zvuči jednostavno, zar ne? Ali, jeste li se ikad zapitali što se zapravo događa u pozadini? Kako se vaša slika “putuje” s jednog uređaja na drugi? Kako računalo zna koje podatke prenijeti i kamo ih pohraniti?
Zamislite prijenos podataka kao putovanje vlakom. Svaki bit podataka je poput putnika koji mora stići na svoje odredište. No, kako se putnici organiziraju? Kako vlak zna kojim putem krenuti? Upravo o tome ćemo danas učiti – kako podaci prolaze kroz računalo i prenose se između uređaja.
Tehnologiju koristimo svakodnevno, često ne razmišljajući o tome kako funkcionira. Na primjer, kad šaljete poruku na WhatsAppu, jeste li se ikad zapitali kako ta poruka dolazi do prijatelja u sekundi, bez obzira na to gdje se nalazi? Ili, kada preuzimate omiljenu seriju, kako se ta velika količina podataka prenosi s interneta na vaš uređaj tako brzo?
Ova lekcija će vam pomoći da razumijete što se događa “ispod haube” vašeg računala ili mobitela. Fokusirat ćemo se na dva osnovna načina prijenosa podataka: slijedni i usporedni prijenos. Također, saznat ćete kako funkcioniraju uređaji koje svakodnevno koristite, poput USB priključka. Možda niste razmišljali o tome, ali ova tehnologija je ključna za sve što radimo – od prebacivanja fotografija, gledanja filmova, pa čak i slušanja glazbe.
Zašto učimo o prijenosu podataka?
Živimo u vremenu gdje je informacija sve. Svaka slika, igra ili zadaća koju prebacujete ili preuzimate uključuje prijenos podataka. Razumijevanje kako podaci putuju pomaže vam postati bolji korisnik tehnologije i dublje shvatiti kako svijet funkcionira. Ovo znanje može vam biti korisno u budućem poslu, bilo da radite u IT-u, medijima ili bilo kojem drugom području koje koristi tehnologiju.
Prijenos podataka nije samo pojam iz informatike – to je dio našeg svakodnevnog života. Svaki put kad prebacite nešto s jednog uređaja na drugi, kad pošaljete e-mail ili objavite sliku na društvenim mrežama, vi koristite prijenos podataka. Razumijevanje tog procesa pomaže vam rješavati probleme brže, raditi učinkovitije i bolje štititi svoje podatke.
Dakle, u ovoj lekciji nećemo govoriti o suhoparnim tehničkim pojmovima, već ćemo ih povezati s onim što svakodnevno radite i pokazati vam kako te procese možete koristiti u stvarnom životu.
Ponovimo! Što smo naučili o procesoru, a što o ulaznim i izlaznim uređajima?
Procesor je mozak računala. On upravlja svim radnjama unutar računala, poput načina na koji se podaci prenose i obrađuju. Dvije glavne zadaće procesora su:
- nadzor i upravljanje radom svih procesa i dijelova računala
- obrada podataka
Ulazne jedinice omogućuju korisniku računala da unosi podatke u računalo. Primjeri ulaznih uređaja uključuju tipkovnicu, miš, skener, mikrofon, web kamera, itd..
Izlazne jedinice omogućuju korisniku da vidi rezultate obrade podataka koje je računalo izvršilo. Primjeri izlaznih uređaja su monitor, pisač, projektor, zvučnici i slušalice koji prikazuju ili ispisuju rezultate rada računala.
Prijenos podataka između središnje jedinice i vanjskih uređaja
Kada prebacujemo podatke s računala na USB stick ili obrnuto, podaci putuju između središnje jedinice (CPU) i vanjskih uređaja, kao što je USB. Taj prijenos odvija se kroz niz električnih signala koji putuju kabelima ili bežičnim vezama, a prenose se u obliku binarnih “0” i “1”.
Kako se podaci prenose u računalu?
Zamislite da organizirate rođendansku zabavu i trebate prenijeti stolice s jednog mjesta na drugo. Možete ih nositi jednu po jednu ili nekoliko odjednom. Ili, kao što na cesti automobili voze jedan iza drugog u koloni (slijedno), ili svi voze istovremeno u više traka (usporedno), tako i podaci u računalu mogu putovati. Slično tome, računalo koristi dva glavna načina za prijenos podataka: slijedni i usporedni prijenos.
- Slijedni prijenos je poput nošenja stolica jednu po jednu – sporije, ali sigurnije.
- Usporedni prijenos je kao kad nosite više stolica odjednom – brže, ali s većom šansom za pogrešku.
Izvor slika: SysPrint, e-Udžbenik za srednje strukovne škole

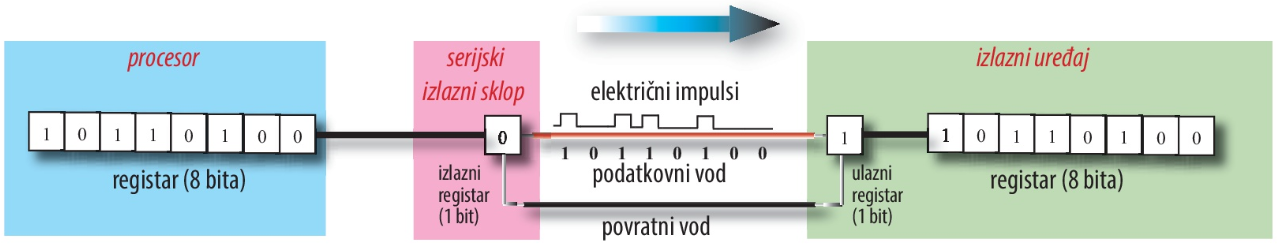

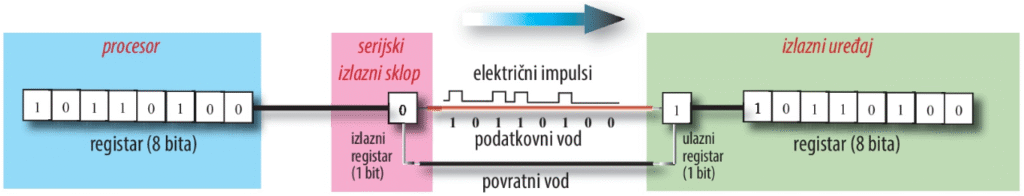

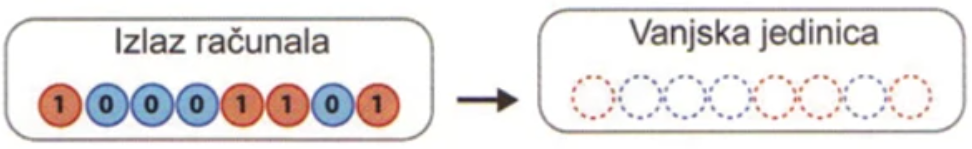

Slijedni prijenos podataka – jedan po jedan
Kao što nosite stolice jednu po jednu, u slijednom prijenosu podataka podaci putuju jedan po jedan, bit po bit. Ovaj način je sporiji, ali precizniji jer smanjuje šanse za pogreške. Zbog toga se slijedni prijenos koristi kada je potrebna veća točnost, a brzina nije ključna.
Primjer iz svakodnevnog života: USB priključak (stick)
U današnje vrijeme, USB priključak (Universal Serial Bus) postao je standard za povezivanje gotovo svih vanjskih uređaja poput tipkovnica, miševa, fotoaparata ili digitalnih kamera. USB omogućava slijedni prijenos podataka, što znači da se podaci šalju jedan po jedan, ali relativno velikom brzinom.
Kada prebacujete podatke s računala na USB stick, važno je da podaci budu točno preneseni. Na primjer, ako prenosite osjetljive dokumente poput poslovnih datoteka, želite biti sigurni da nijedan bit neće biti izgubljen. Iako je ovaj način prijenosa sporiji, on osigurava veću preciznost i pouzdanost.
Jedna od najvećih prednosti USB-a je njegova jednostavnost korištenja i automatsko prepoznavanje uređaja (Plug and Play). To znači da kada spojite uređaj putem USB-a, on odmah radi bez potrebe za dodatnim postavkama, što olakšava svakodnevnu upotrebu. USB postupno zamjenjuje starije vrste priključaka, čineći ga ključnim dijelom modernih računala i uređaja.

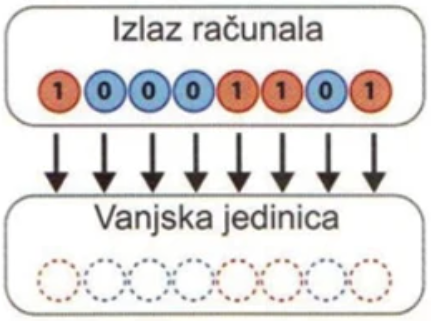

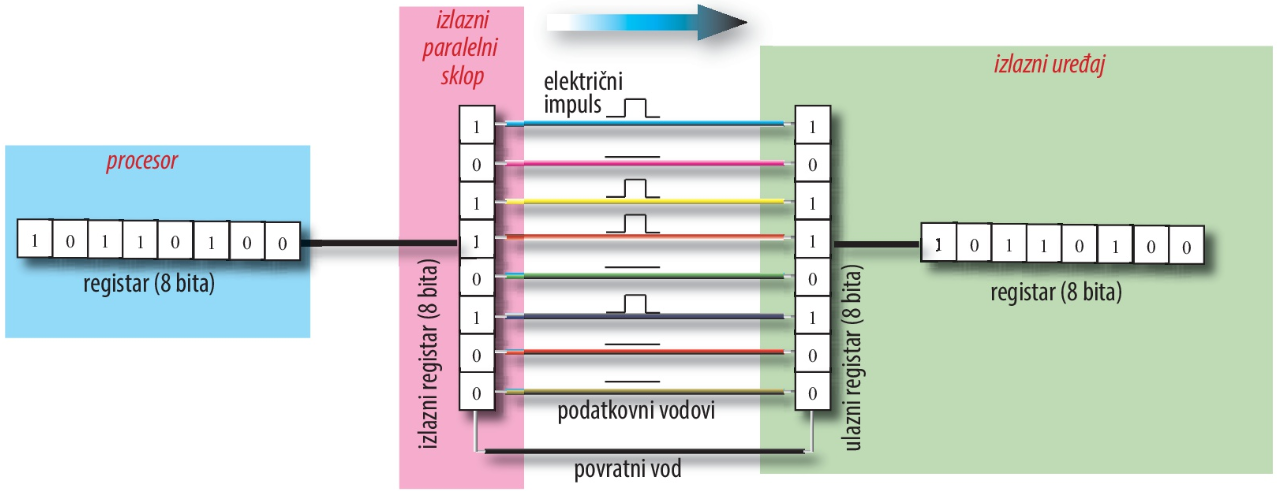

Usporedni prijenos podataka – više odjednom
U usporednom prijenosu, velika količina podataka se prenosi istovremeno, kao kada nosite više stolica odjednom. To je puno brže, ali postoji veća šansa za male greške. Ovaj način prijenosa koristi se kada je brzina važnija od potpune preciznosti, odnosno dobar je za stvari koje ne zahtijevaju 100% točnost, ali trebaju doći do vas što brže.
Primjer iz svakodnevnog života
Kada gledate video na YouTube-u ili igrate online igricu, podaci se prenose vrlo brzo jer je ključna brzina prijenosa kako bi se izbjegli prekidi. Iako usporedni prijenos može imati male greške (npr. poneki izgubljeni bit), to nije toliko bitno kod takvih aplikacija jer su male smetnje prihvatljive.
Kada se koristi slijedni, a kada usporedni prijenos podataka?
Računalo automatski bira način prijenosa ovisno o vrsti uređaja, količini podataka i potrebnoj brzini. Evo kako to funkcionira:
- Slijedni prijenos se koristi za uređaje koji trebaju precizan prijenos, poput USB priključaka ili starijih serijskih portova.
- Usporedni prijenos koristi se za uređaje koji zahtijevaju brzi prijenos velike količine podataka, poput tvrđih diskova, video kartica ili monitora.
Kako to računalo odlučuje?
Računalo samo određuje koji način prijenosa će koristiti na temelju sljedećih faktora:
- Hardverska podrška: Svaki uređaj ima portove (priključke) koji podržavaju određen način prijenosa. Primjerice, USB priključci koriste slijedni prijenos, dok SATA kablovi ili HDMI kablovi, koji povezuju tvrde diskove, koriste usporedni prijenos.
- Softver i upravljački programi (driveri): Operacijski sustav (Windows, macOS, Linux) automatski prepoznaje koji je uređaj priključen i prema tome bira odgovarajući način prijenosa. Driveri pomažu da sustav komunicira s uređajima.
- Vrsta podataka: Ako prenosite malu tekstualnu datoteku, sustav će koristiti sporiji, precizniji prijenos. Za veće datoteke poput videa, koristi se brži usporedni prijenos.
Pitanje za razmišljanje
Ako biste morali birati između brzine i preciznosti, što biste odabrali?
Kada prenosite osjetljive podatke poput poslovnih dokumenata, vjerojatno biste odabrali sporiji, ali sigurniji način prijenosa. No, kad gledate film ili igrate igru, vjerojatno biste htjeli što brži prijenos podataka, čak i uz malu mogućnost greške.
Vježbe
Vježba 1: Istraživanje
- Zadatak: Istražite tko je izumio USB priključak i koliko vrsta USB priključaka postoji. Pripremite kratku prezentaciju ili poster na tu temu.
Zaključak
Prijenos podataka je ključan za rad svakog računala, mobitela, pa čak i uređaja kao što su pametni satovi. Razumijevanje načina na koji podaci putuju pomaže nam da bolje shvatimo kako tehnologija funkcionira i kako je možemo koristiti za rješavanje svakodnevnih problema. Učenje o prijenosu podataka nije samo korisno za školu, već i za svakodnevni život – od slanja e-maila do spremanja važnih dokumenata.
- Provjerite svoje znanje – KAHOOT KVIZ
- dodatni digitalni sadržaji na e-Sfera
- Provjerite svoje znanje.
Provjerite razinu razumijevanja gradiva – LISTIĆ ZA SAMOPROCJENU ZNANJA
PROVJERI SVOJE ZNANJE
- Koje su glavne zadaće procesora?
- Navedite nekoliko primjera vanjskih uređaja za prijenos podataka.
- Kako se prenose podaci unutar računala?
- Opišite slijedni način prijenosa podataka.
- Opišite usporedni način prijenosa podataka.
- Zašto USB način priključivanja primjenjujemo za spajanje većine vanjskih uređaja na računalo?
Jeste li se ikada zapitali zašto je logika važna? Kada donosite odluke, svaka odluka je rezultat nekakvog logičkog promišljanja. Npr., kada kažete: „Ako padne kiša, ponijet ću kišobran.“ To je logička izjava – tvrdnja koja može biti istinita ili lažna. Slične logičke izjave koristimo u radu s računalima.
Računala koriste logiku kako bi donosila odluke, rješavala probleme i izvodila složene zadatke. Stoga, želimo li razumjeti kako računala razmišljaju, moramo poznavati osnovne principe logičkih izjava i logičkih funkcija.
Zašto nam je to znanje potrebno?
Logičke funkcije omogućuju nam bolje razumijevanje kako računala obrađuju informacije i donose odluke. Takav način razmišljanja koristi se u matematici, fizici i raznim drugim znanstvenim disciplinama. Kada shvatimo osnove logike, postajemo bolji u rješavanju problema, donošenju odluka i analizi situacija.
Logičke izjave i logičke funkcije
Logička izjava je tvrdnja koja može biti istinita (True/1) ili lažna (False/0).
Primjer logičke izjave: „Danas je sunčano.“ Ako je istina da je danas sunčano, onda izjava ima vrijednost 1. Ako nije, vrijednost je 0.
Ili npr. „Nakon broja 2 slijedi broj 5.“ Ako je ta izjava istinita, onda izjava ima vrijednost 1. Ako nije, vrijednost je 0.
Logičke izjave često povezujemo logičkim funkcijama koje nam omogućuju da vidimo kako istinitost jedne izjave utječe na drugu. Npr., možemo koristiti logičku funkciju identiteta ili funkciju negacije da bismo izrazili složenije odnose između izjava.
Kako nam pomaže razumijevanje logičkih funkcija?
Zamislimo da razgovaramo o nekim tvrdnjama koje mogu biti istinite ili lažne. Npr.:
- „Vani pada kiša.“
- „Ja volim jesti čokoladu.“
- „2 + 2 je jednako 5.“
Svaka od ovih tvrdnji (ili rečenica) je logička izjava. Neke su istinite, a neke nisu. Prva je izjava istinita samo ako stvarno pada kiša. Druga izjava može biti istinita ili lažna, ovisno o tome voliš li ti jesti čokoladu ili ne. Treća je očito lažna, jer 2 + 2 nije jednako 5.
Sad, zamisli da želimo povezati te tvrdnje i saznati kako se jedna tvrdnja odnosi na drugu. U tome nam pomažu logičke funkcije.
Što su logičke funkcije?
Logičke funkcije povezuju dvije ili više logičkih izjava na način da se istinitost jedne izjave može ovisiti o istinitosti druge.
Koristeći logičke funkcije, možemo reći:
- Ako pada kiša, ostat ću kod kuće.
- Ako volim jesti čokoladu, neću jesti sladoled.
Što nam govore ove rečenice? Ako prva izjava „Pada kiša“ (A) bude istinita, onda je i izjava „Ostat ću kod kuće“ (B) istinita. Ali ako prva izjava „Pada kiša“ nije istinita (ne pada kiša), ne znamo hoćemo li ostati kod kuće ili ne – možda hoćemo, a možda nećemo.
To možemo prikazati pomoću jednostavnih simbola: 1 za istinitu tvrdnju i 0 za lažnu tvrdnju.
Postoji nekoliko osnovnih logičkih funkcija:
- logička funkcija identiteta,
- logička funkcija negacije,
- logička funkcija konjunkcije,
- logička funkcija disjunkcije.

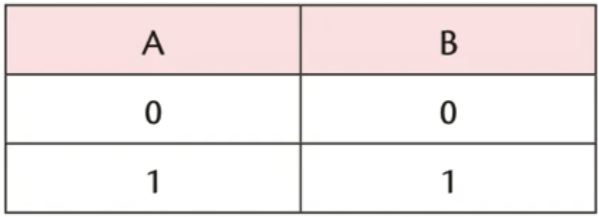

Logička funkcija identiteta Funkcija identiteta znači da vrijednost tvrdnje ostaje ista. Dakle, nema promjene. Ako je prva izjava istinita i druga će biti istinita, a ako je prva izjava lažna i druga će biti lažna.
Npr., ako je varijabla A = 1, tada je i f(A) = 1. To znači da ako je izjava istinita, onda funkcija identiteta potvrđuje istinitost izjave.

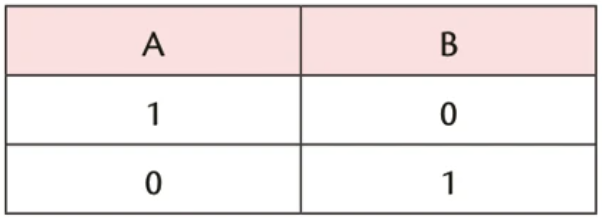

Logička funkcija negacije (NOT/NE) Funkcija negacije vraća suprotnu vrijednost varijable. Ako je A = 1, tada f(A) = 0, i obratno.
Možemo li logičke izjave povezati?

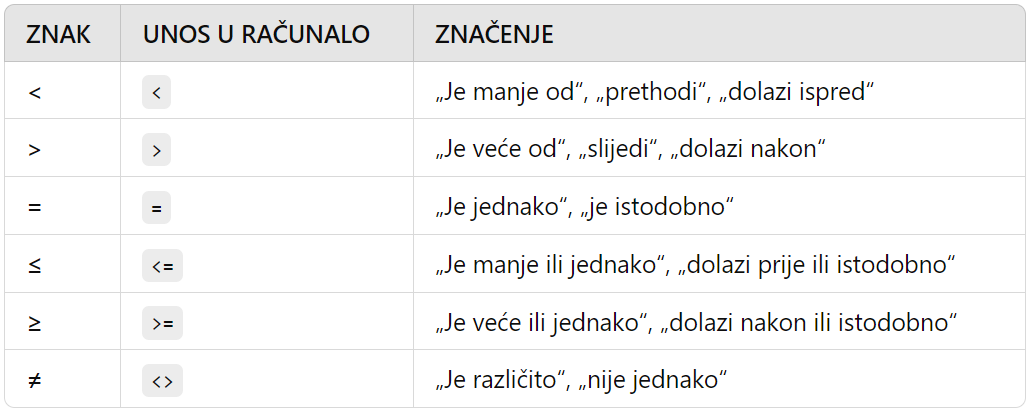

U svakodnevnom životu često koristimo simbole poput <, >, = kada uspoređujemo brojeve. Npr., kada kažemo da je 5 veće od 3, koristimo znak > (veće od). No, ti se znakovi mogu koristiti i za uspoređivanje drugih vrsta informacija, kao što su dani u tjednu, slova abecede ili određene logičke izjave.
U informatici i matematici ti simboli imaju specifična značenja i pomažu nam u uspostavi odnosa između različitih vrijednosti. Evo pregleda najčešćih simbola i njihova značenja:
Primjeri uporabe znakova u različitim kontekstima
- Uspoređivanje brojeva
- Primjer: 3 < 5 (3 je manje od 5)
- Objašnjenje: Koristimo znak < da izrazimo da je prvi broj manji od drugog.
- Uspoređivanje dana u tjednu
- Primjer: Ponedjeljak < Srijeda
- Objašnjenje: Uspoređujemo dan Ponedjeljak s danom Srijeda i govorimo da Ponedjeljak „dolazi ispred“ Srijede u tjednu.
- Uspoređivanje slova abecede
- Primjer: A < B
- Objašnjenje: Kažemo da slovo A prethodi slovu B u abecednom poretku.
- Uspoređivanje logičkih izjava
- Primjer: Ako tvrdnja A = „Pada kiša“ i tvrdnja B = „Nosim kišobran“, možemo reći:
- A = B (Ako pada kiša, nosim kišobran – istinito)
- A ≠ B (Pada kiša, ali ne nosim kišobran – lažno)
- Primjer: Ako tvrdnja A = „Pada kiša“ i tvrdnja B = „Nosim kišobran“, možemo reći:
Kako čitati ove znakove?
- Kada uspoređujemo brojeve, koristimo ove simbole da kažemo koji je broj veći ili manji.
- Kada uspoređujemo dane u tjednu, koristimo ove simbole da pokažemo koji dan dolazi prije ili nakon drugog.
- Kada uspoređujemo slova abecede, govorimo o redoslijedu u kojem se slova pojavljuju.
- Kada uspoređujemo logičke izjave, ovi simboli nam govore jesu li dvije izjave jednake, različite ili kako se jedna izjava odnosi na drugu.
U ovom kontekstu, simbole možemo čitati i drukčije nego u matematici, posebno kad uspoređujemo tekstualne ili logičke podatke. Važno je razumjeti značenje svakog simbola kako bismo mogli točno interpretirati odnose između vrijednosti.
Kada spajamo dvije ili više izjava, koristimo konjunkciju (I) ili disjunkciju (ILI).

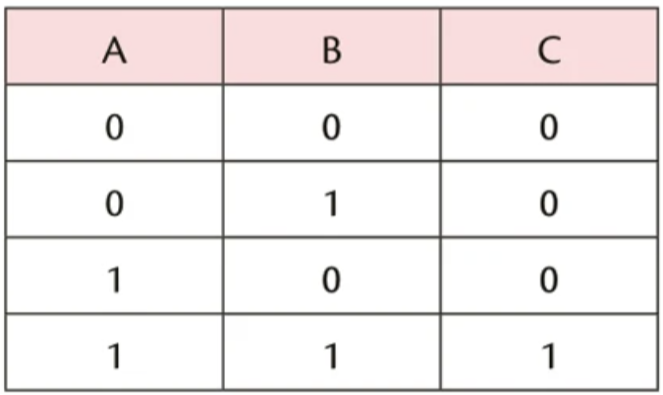

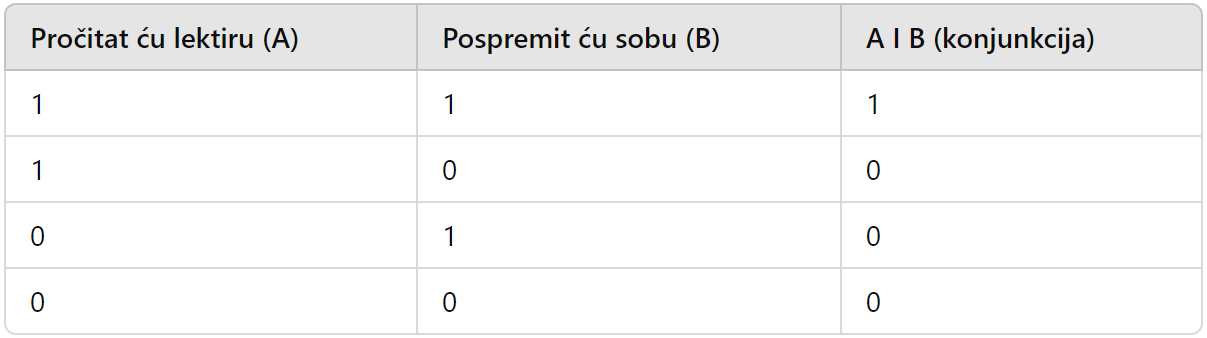

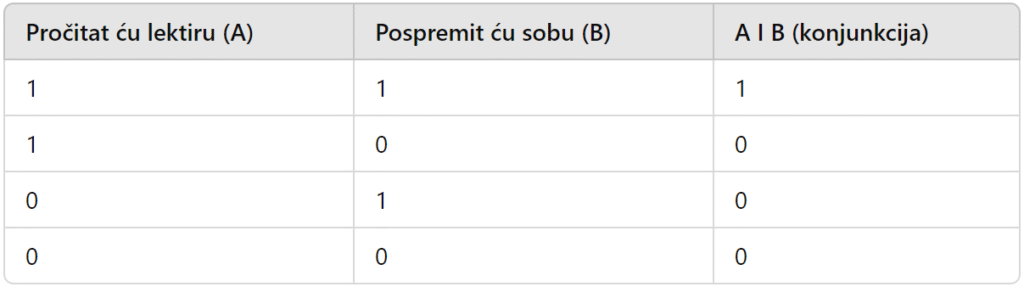

Logička funkcija konjunkcije (AND/I) Funkcija konjunkcije povezuje dvije izjave na način da je konačna izjava istinita samo ako su obje izjave istinite. Ova logička funkcija odgovara matematičkoj operaciji množenja (više o tome u sljedećoj nastavnoj jedinici).
Primjer: „Pročitat ću lektiru i pospremiti sobu.“ (Obje radnje moraju biti izvršene da bi izjava bila istinita.)

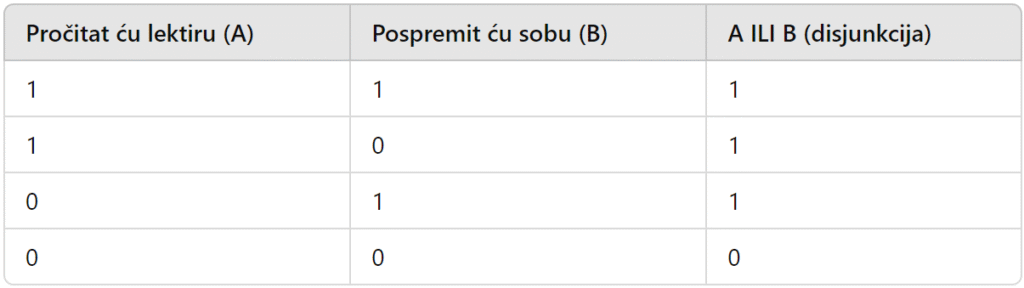

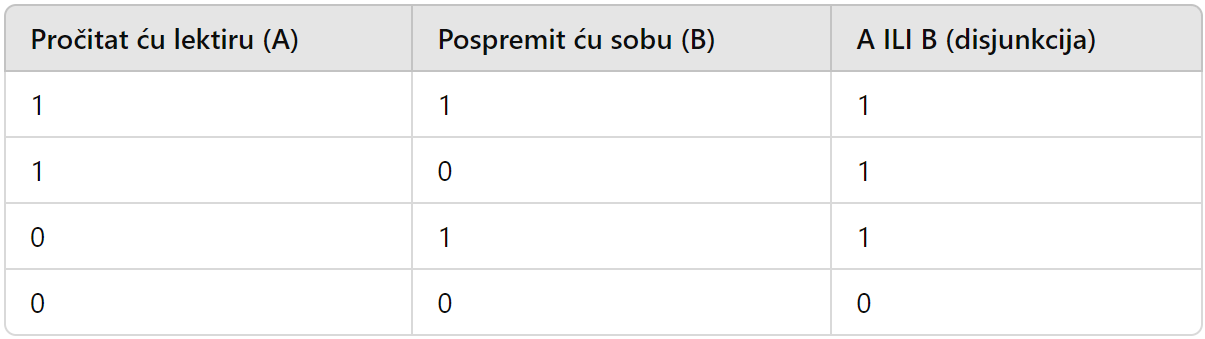

Logička funkcija disjunkcije (OR/ILI) Funkcija disjunkcije povezuje dvije izjave na način da je konačna izjava istinita ako je barem jedna od izjava istinita. Ova logička funkcija odgovara matematičkoj operaciji zbrajanja (više o tome u sljedećoj nastavnoj jedinici).
Primjer: „Pročitat ću lektiru ili pospremiti sobu.“ (Ako napravim jedno od toga, tvrdnja je istinita.)
Tablica istinitosti je alat koji se koristi za prikaz svih mogućih vrijednosti logičkih izjava i njihovih rezultata. Pomoću nje možemo vidjeti kako se kombinacije istinitih (1) i lažnih (0) vrijednosti različitih izjava (A, B, itd.) odražavaju na ukupni rezultat logičke funkcije (npr. konjunkcija, disjunkcija). Svaka kombinacija vrijednosti varijabli prikazana je red po red, što olakšava analizu složenih logičkih odnosa.

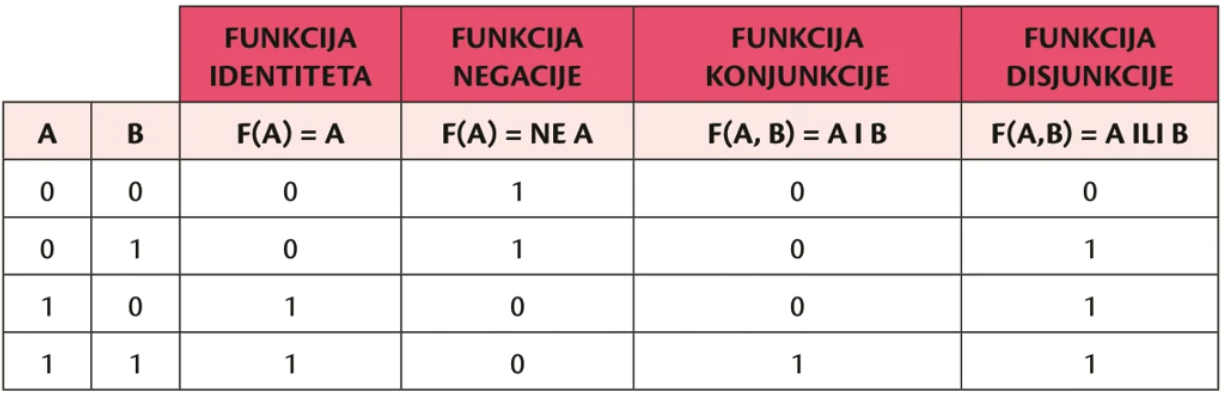

Rezultati odnosa u svim navedenim funkcijama prikazani su u tablici istinitosti.
Rješavanje zadatka. Primjer.

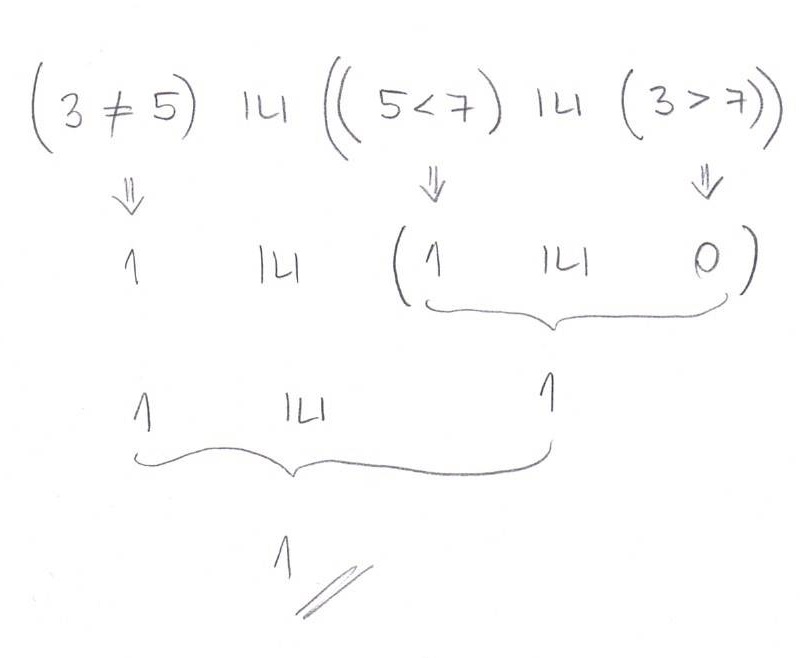

Kolika je vrijednost izraza (a<>b) ILI ((b<c) ILI (a>c)) ako su zadane vrijednosti varijabli a=3; b=5; c=7?
1. korak – prvo rješavamo pojedinačne usporedbe
- a<>b -> 3<>5 -> istinito (1)
- b<c -> 5<7 -> istinito (1)
- a>c -> 3>7 -> lažno (0)
2. korak – sad umetnimo vrijednosti u izraz:
- 1 ILI (1 ILI 0)
3. korak – prvo rješavamo unutar zagrade
- 1 ILI 0 -> istinito (1)
4. korak – ostalo nam je
- 1 ILI 1 -> istinito (1)
Rezultat: Vrijednost izraza je 1 (istinito).
Logičke funkcije u svakodnevnom životu
Razmislimo o sljedećem primjeru: „Ako pada kiša, neću ići na igralište.“ Ovdje koristimo negaciju. Ili: „Ako pročitam lektiru i pospremim sobu, moći ću igrati video igre.“ Ovdje koristimo konjunkciju. Ovakve vrste izjava koristimo i u planiranju svojih aktivnosti.
U matematici i računalima, logičke funkcije koriste se za analizu podataka, rješavanje problema i donošenje odluka. Računala koriste logičke operacije za izvršavanje instrukcija i izračunavanje složenih funkcija.
Povezivanje logike s matematikom i informatikom
Svaka logička funkcija može se prikazati pomoću tablica istinitosti koje nam pokazuju kako se mijenjaju vrijednosti funkcije ovisno o vrijednostima njezinih argumenata. U matematici često koristimo ovakve tablice za analizu funkcija, a u računalima se koriste za donošenje odluka.
Računala koriste logičke operacije za izvršavanje instrukcija, što je osnova svakog računalnog programa. Tako logika postaje alat koji povezujemo s algoritmima i programiranjem.
Interdisciplinarna primjena logičkog razmišljanja
Osim što nam pomaže razumjeti kako računala rade, logika se koristi i u drugim disciplinama kao što su matematika, fizika i društvene znanosti. Logičke funkcije koristimo za analizu situacija, planiranje i donošenje odluka. Npr., kada planiramo ekološki projekt, koristimo logiku da analiziramo kako određena aktivnost utječe na okoliš.
Vježbe
Vježba 1: Nastavni listić
- Riješi zadatke.
Projektni zadatak – Razvijanje ekološkog projekta koristeći logičke funkcije
Grupni rad
Svaka grupa treba analizirati na koji način određena aktivnost (npr. recikliranje, korištenje javnog prijevoza) utječe na okoliš koristeći logičke funkcije.
Grupa treba prezentirati svoje rezultate pomoću tablica i grafikona.
Cilj projekta: Pomoću logičkih funkcija analizirati ekološke aktivnosti kao što su recikliranje, korištenje javnog prijevoza ili smanjenje upotrebe plastike te prikazati njihov utjecaj na okoliš.
Opis zadatka:
- Podjela u grupe: Svaka grupa dobiva zadatak analizirati jednu ekološku aktivnost (npr. recikliranje).
- Definiranje logičkih izjava: Grupa definira tvrdnje vezane za zadanu aktivnost. Npr.:
- A: „Ljudi recikliraju.“
- B: „Manje smeća završi na odlagalištima.“
- Primjena logičkih funkcija:
- Koristeći logičke funkcije (AND, OR, NOT), grupa povezuje izjave i izrađuje tablice istinitosti.
- Npr.: „Ako ljudi recikliraju (A), onda manje smeća završi na odlagalištima (B).“
- Izrada tablica i grafikona: Prikazati kako promjene u jednoj izjavi utječu na druge.
- Primjer: Ako A = 1 (ljudi recikliraju), onda B = 1 (manje smeća na odlagalištima).
- Prezentacija rezultata:
- Grupa izlaže svoj projekt, prikazuje rezultate pomoću tablica i grafova te raspravlja o zaključcima.
Očekivani rezultati: Učenici će bolje razumjeti kako različite ekološke aktivnosti međusobno utječu te kako logičke funkcije pomažu u analizi stvarnih problema.
Zaključak
Kroz ovu lekciju naučili smo što su logičke izjave i logičke funkcije te kako se one primjenjuju u svakodnevnom životu, matematici i računalima. Razumijevanje logičkih izjava omogućuje nam da donosimo bolje odluke i analiziramo odnose između različitih tvrdnji. Npr., pomoću logičkih funkcija možemo predvidjeti što će se dogoditi ako se neka radnja izvrši ili ne izvrši.
Ovo znanje ne samo da nam pomaže razumjeti rad računala već nas uči kako logički razmišljati i donositi zaključke u svakodnevnim situacijama. Sposobnost kritičkog razmišljanja razvijena kroz logičke izjave može nam pomoći u različitim područjima – od rješavanja matematičkih zadataka do analiziranja stvarnih problema kao što su ekološke aktivnosti ili donošenje odluka u timu. Na taj način, logika postaje univerzalni alat koji koristi u mnogim životnim situacijama i zanimanjima.
- Provjerite svoje znanje. – KAHOOT KVIZ
- dodatni digitalni sadržaji na e-Sfera
- Provjerite svoje znanje.
- Provjerite razinu razumijevanja gradiva – LISTIĆ ZA SAMOPROCJENU ZNANJA
PROVJERI SVOJE ZNANJE
- Što su logičke izjave?
- Kada neka izjava nije logička?
- Što je logička varijabla?
- Koju funkciju nazivamo funkcijom identiteta?
- Kako nazivamo funkciju čija je vrijednost suprotna vrijednosti varijable?
- Što je funkcija konjunkcije?
- Što je tablica istinitosti?
- Napiši tablicu istinitosti za funkciju negacije.
- Kolika je vrijednost izraza (a<>b) I ((b<c) ILI (a>c)) ako su zadane vrijednosti varijabli a=3; b=5; c=7?
Znate li što se događa svaki put kad pritisnete gumb na tipkovnici? Kako vaše računalo “zna” koji ste gumb pritisnuli i kako se taj signal pretvori u slovo koje vidite na ekranu? Tajna leži u procesoru, ili kako ga često nazivamo, “mozgu” računala. U procesoru se nalaze elektronički logički sklopovi koji su temelj svih operacija koje računalo izvršava. Logički sklopovi rade koristeći osnovne logičke operacije kao što su NE (NOT), I (AND) i ILI (OR).
Ali, zašto biste to morali znati? Učenje o logičkim sklopovima pomoći će vam razumjeti kako računala donose odluke, obrađuju podatke i izvršavaju složene zadatke poput pretraživanja interneta, igranja igara ili upravljanja robotima. Ovo znanje također vam može pomoći da bolje razumijete kako digitalni uređaji rade i kako ih možete koristiti na pametniji i učinkovitiji način.
Primjer: Zamislite sljedeću situaciju: nalazite se ispred pametnog semafora koji regulira promet na raskrižju. Semafor “razmišlja” o nekoliko informacija: gleda jesu li automobili prisutni na cesti, postoji li pješak koji želi prijeći, te provjerava je li proteklo dovoljno vremena otkako su svjetla promijenila boju. Na temelju tih informacija, semafor odlučuje kada će upaliti crveno ili zeleno svjetlo.
Kako semafor donosi tu odluku? Upravo pomoću logičkih sklopova u svom procesoru! Ako je, primjerice, automobil prisutan (1) i proteklo je dovoljno vremena (1), tada će se upaliti zeleno svjetlo (1). Ovo je primjer upotrebe logičkog sklopa I (AND).
S druge strane, ako automobil nije prisutan (0), ali je pješak pritisnuo gumb (1), semafor će također upaliti zeleno svjetlo za pješake. Ovdje se koristi logički sklop ILI (OR), koji daje izlaz 1 ako je barem jedan od uvjeta ispunjen.
Ova jednostavna logika može se primijeniti u mnogim drugim svakodnevnim situacijama: od upravljanja svjetlom u sobi (ako je netko prisutan ili je došlo vrijeme da se svjetlo upali), do automatskih vrata koja se otvaraju na pokret. Sve te odluke donose se pomoću osnovnih logičkih operacija koje su temelj svakog digitalnog uređaja!
Elektronički logički sklopovi i registri
Za svaku logičku operaciju u procesoru računala namijenjen je elektronički logički sklop. Svaki elektronički sklop ima ulazni i izlazni dio.
Elektronički logički sklopovi su temeljna jedinica rada svakog računala. Oni primaju ulazne signale (binarne vrijednosti 0 i 1) i pretvaraju ih u izlazne signale na temelju logičkih operacija. Tri osnovna logička sklopa su:
- Logički sklop NE (NOT): mijenja ulazni signal – ako je ulaz 0, izlaz je 1, i obrnuto (1 ulaz i 1 izlaz)

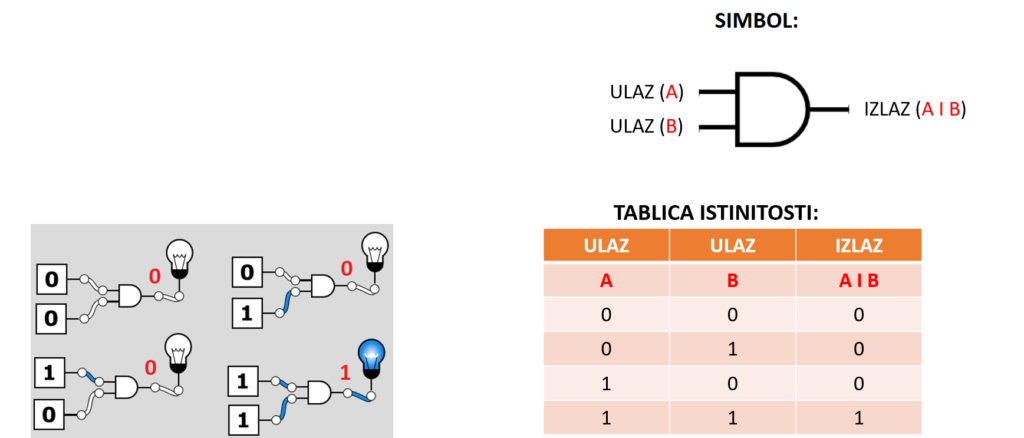

- Logički sklop I (AND): daje izlaz 1 samo ako su oba ulaza 1 (2 ulaza i 1 izlaz)
- Logički sklop ILI (OR): daje izlaz 1 ako je barem jedan od ulaza 1 (2 ulaza i 1 izlaz)
Ovi sklopovi djeluju zajedno u procesoru kako bi izvršili aritmetičke i logičke operacije.
Kako procesor obrađuje podatke?
Procesor je mozak računala. Sastoji se od aritmetičko-logičke jedinice i upravljačke jedinice. Aritmetičko-logička jedinica izvršava operacije kao što su zbrajanje, množenje, oduzimanje i dijeljenje, dok upravljačka jedinica upravlja radom svih ostalih komponenti u računalu. Kada pritisnete tipku na tipkovnici, signal se šalje u procesor gdje se, putem logičkih sklopova, pretvara u binarne vrijednosti i obrađuje.
Kombinirani elektronički sklopovi
Da bismo riješili složenije zadatke, logički sklopovi se povezuju u složene kombinirane sklopove. Na taj način možemo simulirati različite matematičke i logičke operacije. Na primjer, pomoću kombiniranog sklopa možemo istovremeno provjeravati više ulaznih vrijednosti i dobiti točan rezultat na temelju zadanih uvjeta.
Primjer:
Imamo tri ulazne vrijednosti (A, B, C). Ako želimo da izlaz bude 1 samo kad su A i B jednaki, a C različit, koristit ćemo kombinirani sklop sastavljen od NE, I i ILI sklopova. Na taj način možemo stvoriti logički izraz:
Ova formula nam govori da će izlaz Y biti jednak 1 samo kada su A i B jednaki, a C nije 1.
Dodatno pojašnjenje:
Zamislimo da programiramo jednostavan alarm za ulazna vrata koji radi na sljedeći način:
-
- Alarm će se aktivirati (upali se crvena lampica) samo ako su obje ulazne vrijednosti A i B jednake (obje 0 ili obje 1), ali i ako C nije 1 (npr. C može biti neki sigurnosni senzor koji mora biti isključen).
Zvuči komplicirano? Pokušajmo s vizualnim primjerom:
-
- Vrijednost A može biti predstavljena kao ulazna vrijednost za tipku – na primjer, 0 ako vrata nisu otvorena i 1 ako su otvorena.
-
- Vrijednost B može biti vrijednost brave – 0 ako je brava zaključana i 1 ako je otključana.
-
- Vrijednost C može biti senzor pokreta unutar kuće – 0 ako nema nikoga, 1 ako je pokret detektiran.
Alarm će se aktivirati samo ako:
-
- A i B su iste (npr. vrata su otvorena i brava je otključana), a
-
- C je 0 (nema pokreta u kući).
Ako su vrata otvorena (A = 1) i brava je otključana (B = 1), ali netko je unutar kuće (C = 1), alarm se neće aktivirati jer postoji osoba koja može biti vlasnik kuće.
Ovo možemo prikazati jednostavnim kombiniranim logičkim sklopom koji provjerava te uvjete i daje rezultat.
Pokušajmo ovo zamisliti kao upute za programiranje alarma:
-
- Provjera prve uvjete: Jesu li vrata i brava u istom stanju? Ako da, onda nastavi. (Logički sklop I koristi se za provjeru jednakosti)
-
- Provjera drugog uvjeta: Je li senzor pokreta isključen (0)? Ako da, upali alarm (logički sklop NE).
Kombiniranjem ovih logičkih sklopova dobivamo uvjet:
Što znači:
-
- Izlaz Y (alarm) je jednak 1 samo ako su A i B jednaki ili C nije 1.
Ako to primijenimo u našem alarmnom sustavu, upalit ćemo alarm samo ako su vrata otvorena i brava otključana, a u kući nema pokreta – savršena kombinacija za potencijalnog provalnika.
Sada možete zamisliti kako se ovaj jednostavni primjer primjenjuje i u puno složenijim sustavima, poput upravljanja pametnim domom ili automatskim sigurnosnim sustavima.
Vježbe
Vježba 1: Razumijevanje logičkih sklopova
Zadatak: Upotrijebite program Logical Circuit za simulaciju osnovnih logičkih operacija (NE, I, ILI). Povežite sklopove prema zadanim vrijednostima i provjerite kako se mijenjaju izlazne vrijednosti.
Vježba 2: Kombinirani sklopovi
Zadatak: Dizajnirajte kombinirani logički sklop prema zadanom logičkom izrazu i provjerite njegovu ispravnost pomoću tablice istinitosti.
Vježba 3: Nastavni listići
Projektni zadatak
Grupni rad
U grupama dizajnirajte logički sklop koji će upravljati sustavom za uštedu energije u pametnoj kući. Cilj je osmisliti sklop koji će automatski isključiti svjetla i električne uređaje kada nitko nije kod kuće ili kada je dnevno svjetlo dovoljno jako da nije potrebno koristiti rasvjetu.
Scenarij:
Zamislite da kreirate sustav za uštedu energije u kući. Vaš zadatak je dizajnirati logički sklop koji će automatski isključivati svjetla i električne uređaje u sljedećim situacijama:
- Nitko nije kod kuće.
- Prisutnost osobe u prostoriji je 0, a razina dnevnog svjetla je visoka (nije potrebno dodatno svjetlo).
- U kući je osoba, ali je dan (vanjska svjetlost je visoka), pa nije potrebno paliti svjetla.
Zaključak
Elektronički logički sklopovi su temelj digitalnog svijeta u kojem živimo. Pomažu nam razumjeti kako računala, mobiteli i drugi uređaji obrađuju informacije. Proučavajući njihove funkcije, razvijamo ne samo tehnička znanja, nego i logičko razmišljanje, što nam može pomoći u različitim situacijama u životu.
- Provjerite svoje znanje. – KAHOOT KVIZ
- dodatni digitalni sadržaji na e-Sfera
- Provjerite razinu razumijevanja gradiva – LISTIĆ ZA SAMOPROCJENU ZNANJA
PROVJERI SVOJE ZNANJE
- Što je elektronički logički sklop?
- Što je logički sklop NE?
- Kada sklop I daje izlaz 1?
- Što je aritmetičko-logička jedinica, čemu služi?
- Objasnite razliku između sklopova I i ILI.
- Zašto se elektronički sklopovi kombiniraju?
- Kojoj matematičkoj radnji odgovara funkcija disjunkcije, a kojoj funkcija konjunkcije?
- Navedite jedan primjer gdje se logički sklopovi primjenjuju u stvarnom svijetu.
